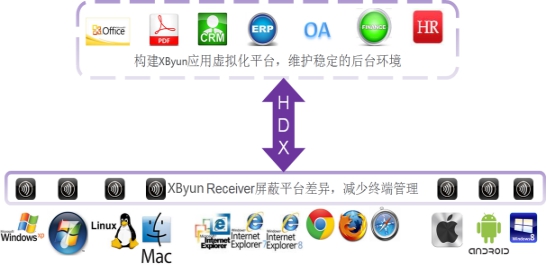

云应用模式，提供了灵活的按需应用交付系统，用于在数据中心集中管理应用，并即时的向任何地方、任何设备的用户交付应用。应用程序运行保持原有方式，只是通过ICA协议将应用程序界面传递到用户终端使用，从传统的“安装后运行”改变为“点击后运行”。采用基于虚拟化技术的应用交付架构，IT部门在数据中心内集中部署并管理每种应用的单一实例，并按需将应用交付给相应用户，简化了所有Windows应用的管理和交付工作，提高了IT向分散用户交付应用和桌面的响应速度，并加强应用和数据的安全性，从根本上改变了Windows应用的管理方法，是助力企业业务调整的一种实用性、战略性解决方案，例如，传统模式下企业OA、邮箱等办公系统必须使用计算机上的客户端或浏览器访问，通过Citrix虚拟应用发布技术，可以把企业OA、邮箱等办公系统作为虚拟应用发布，用户就可以通过手机、平板电脑等终端直接打开应用，实现移动办公，云应用交付如图8所示。

图8 云应用交付示意图

1.2 私有云数据中心系统优势

1.2.1 更高的安全性与可用性

私有云数据中心精简融合超融合平台采用分布式架构，同时虚拟化采用KvmServer集群，通过虚机HA与后端分布式存储保障，任意业务虚机一旦发生故障，都能顺利在其他物理主机上重新启动，保证业务系统的高可用运行。

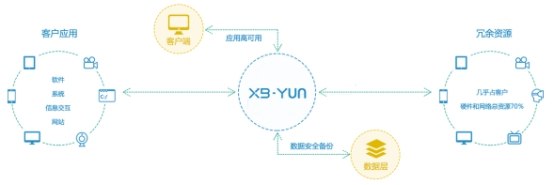

图9 雪豹云超融合平台高可用原理示意图

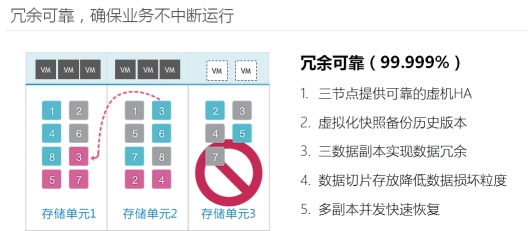

精简融合分布式存储系统默认采用三副本机制，数据会被分块后，以多份副本的形式存储在三个物理节点，任意物理节点完全损坏，不影响另外两份数据使用。与传统的磁盘阵列方式的RAID技术相比，精简融合采用全局数据冗余技术来保障数据可靠性。把数据跨存储服务器进行冗余校验分布式存储。不但允许存储服务器中的硬盘损坏，还允许整个存储服务器损毁而不影响数据可靠性。精简融合能够以块为单位提供全局的数据恢复，可充分的利用了集群内的空闲资源进行相应的处理，实现真正的并发恢复，可达到普通RAID技术五倍的数据恢复速度，最大程度确保数据完整性，为业务长期稳定运行打下基础。

图10 雪豹云超融合平台数据高可靠原理示意图

1.2.2 超低的硬件需求，更高的业务支撑能力

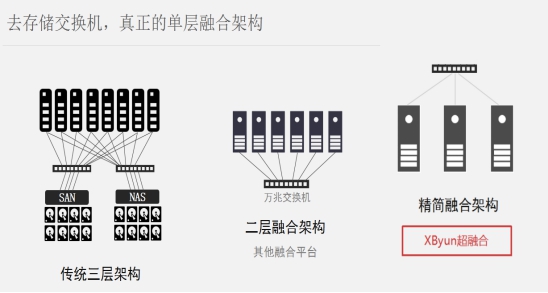

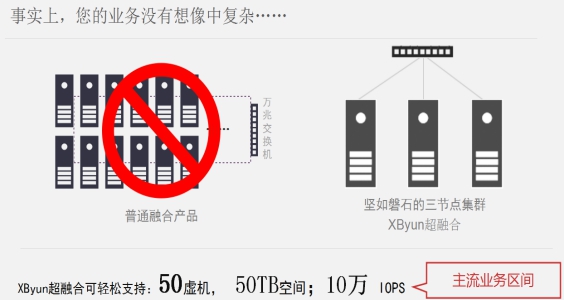

采用精简融合超融合解决方案后，整套业务系统基于标准X86服务器即可实现。无需专用的SAN交换机与SAN存储设备。用户在无需改动现在硬件设备、IT环境的基础上，可实现业务系统基础设施的平滑升级。进而使管理成本大大降低。由于精简融合平台虚拟化与存储的高度融合优化，各业务系统将得到更好的资源利用与性能表现。

图11 雪豹云超融合平台精简架构示意图

传统方案中，使用多台物理服务器来部署业务系统，部署麻烦，且资源利用率不高。采用精简融合超融合形态后，使用三台物理服务器形成虚拟化存储一体资源池，可支持几十到上百个业务应用的同时部署，轻松满足各业务系统所需的性能和容量。池化资源管理会将物理资源分配到所有业务虚机，实现资源最大化利用。

1.2.3 更好的性能表现

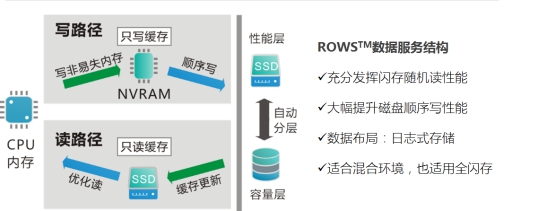

精简融合超融合平台采用先进的分布式存储技术，通过独创的ROWS技术，通过小IO聚合与SSD加速等手段，可提供传统盘阵无法比拟的性能表现，轻松满足业务环境较为苛刻的性能需求，给业务虚机提供卓越的存储访问性能。

图12 雪豹云超融合平台高性能示意图

有别于其他超融合平台系统，雪豹云精简融合的存储接口通过内核级驱动的形式，嵌入到KvmServer虚拟化平台中，虚拟化平台以最短路径、最高访问效率即可迅速调用后端存储资源，实现高性能吞吐与低延时IO。而其他超融合平台仍以NFS、ISCSI这样的网络存储接口为主为虚拟提供存储资源，低效的网络协议与冗长的IO路径，使得虚拟化到存储的访问性能十分低下。

图13 雪豹云超融合平台数据读写原理示意图

1.2.4 更具弹性的体系架构

精简融合解决方案定义为轻融合解决方案，主要用于中小企业业务环境的基础设施建设，以3个节点满足大部分业务场景需求。但精简融合的分布式集群体系也意味着精简融合可以轻松升级到更大规模的集群，满足更大的容量、性能需求。

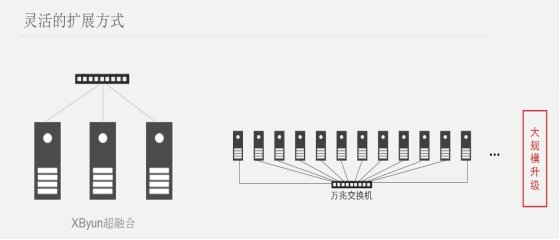

精简融合可以升级为雪豹云超融合体系，从而实现架构上的蜕变，从轻量型小规模集群，成长为大规模业务集群体系，达到上千节点的规模。因此企业在发展之初，完全可通过精简融合承载其有限的业务系统；在企业发展中后期，有了更高的IT需求后，可不影响原有的业务系统，无缝将精简融合升级为大规模超融合集群，实现按需弹性扩展。

图14 雪豹云超融合平台扩展示意图

精简融合可以支持动态的扩展存储容量，而无需中断应用的运行。用户可以通过雪豹云管理平台动态添加存储服务器以扩大系统的容量和规模，而且随着存储服务器数据的增多，整套系统的容量、性能也会线性的增长，完全可以满足需求不断发展所产生的容量和性能需求。当统扩容后原有存储服务器上的数据会自动均衡到新添加的存储服务器中，在进行数据均衡过程中前端应用无需停止服务，而且数据均衡的过程对前端的应用服务器是完全透明的，从而在扩容的同时也提高了整个平台的IO效率。

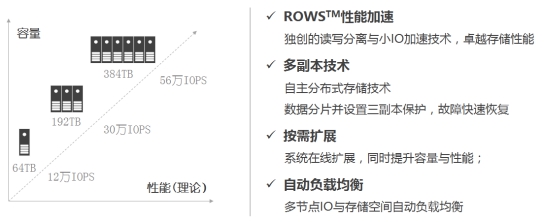

图15雪豹云超融合平台容量、性能动态扩展示意图

1.2.5 更简单的管理

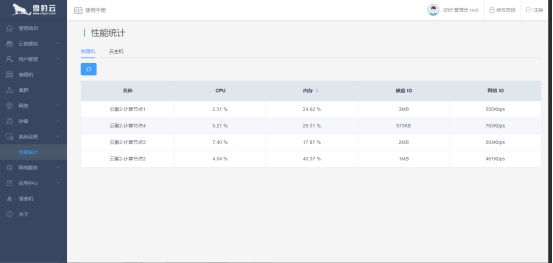

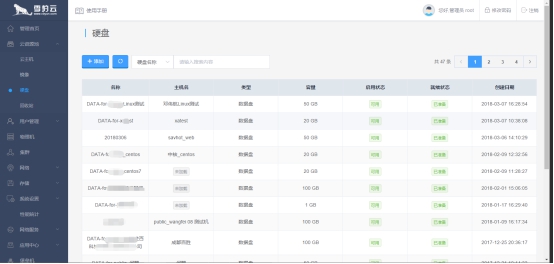

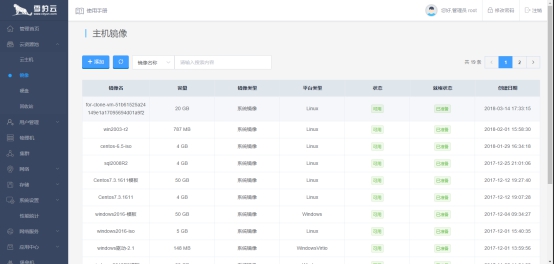

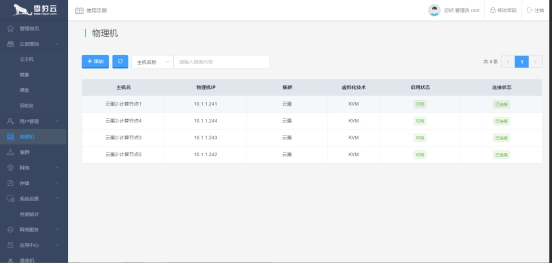

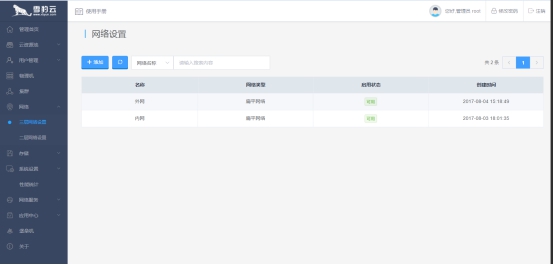

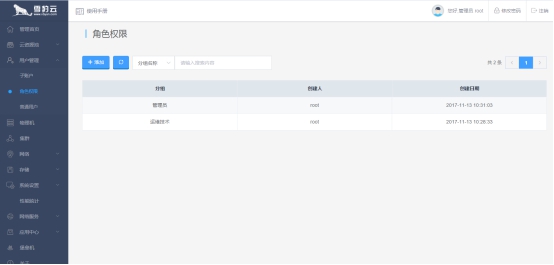

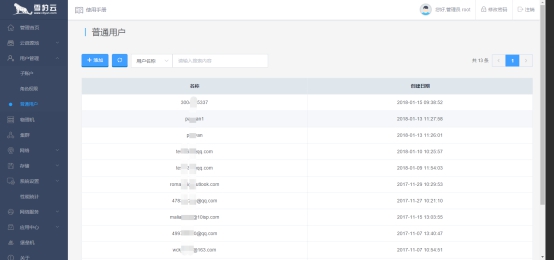

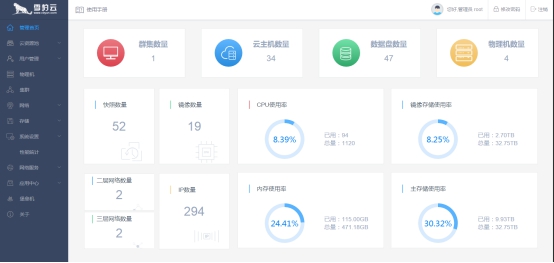

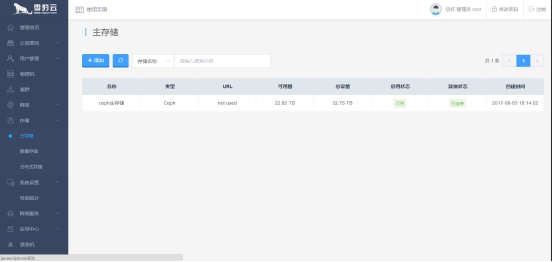

雪豹云精简融合配有web管理方式，通过简单易用的图形化管理和监控界面，可以在单点上实现整个融合系统的监控和管理操作。而无需像传统传统设备，需要多个管理界面来安装、部署、监控不同的设备，对管理维护带来很大的不便。精简融合一旦探测到故障信息，故障信息会在监控界面上显示，或者通过email的方式将故障信息发送到管理员邮箱，管理员只需根据故障信息提示进行相应的善后工作即可（如更换硬盘，维修服务器，检查网络等）。

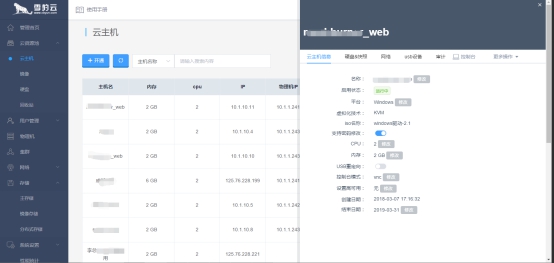

图16 雪豹云超融合平台简单管理示意图

1.3 私有云数据中心系统架构设计

1.3.1 逻辑架构设计

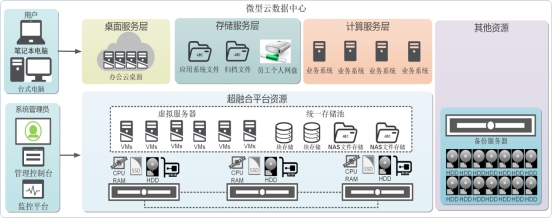

如图17所示，整个私有云数据中心可分为用户层、存储服务层、计算服务层、桌面服务层、超融合平台资源层、其他资源层，六个逻辑功能层，各逻辑层功能分别说明如下：

图17私有云数据中心逻辑架构图

Ø 用户层

用户层，主要包括PC机、笔记本电脑等各类终端设备及各种需要存储的服务器。

Ø 存储服务层

存储服务层，提供企业各种应用场景中所需要的文件存储服务，包括企业应用系统文件存储、归档文件存储、视频监控文件存储、员工个人网盘存储等。

Ø 计算服务层

计算服务层，是超融合平台提供的CPU、内存等计算服务，用于创建虚拟服务器，承担企业各应用系统所需要的计算环境。

Ø 桌面服务层

桌面服务层，是在超融合平台之上创建的虚拟桌面资源池，用于提供给员工办公所需要的计算机系统和软件。

Ø 超融合平台资源层

超融合平台资源层，由3台服务器组成的超融合系统平台构成，提供系统中各个组件虚拟服务器所需的计算、存储资源。

Ø 其他资源层

其他资源层，提供备份服务器，安装备份软件，提供系统的备份功能。

1.3.2 物理架构设计

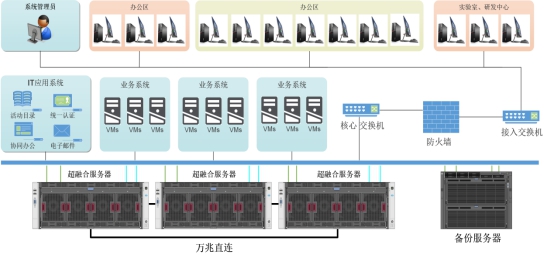

私有云数据中心超融合系统物理资源如图18所示，主要分为网络资源、存储资源、计算资源和终端资源。

图18 私有云数据中心超融合系统物理架构示意图

超融合文件存储系统网络资源，包括用于存储系统的万兆直连网络、连接企业IT系统的局域网的业务网络和用于虚拟服务器迁移、集群检测信号的管理网络。

私有云数据中心超融合系统存储资源，提供各业务系统所需的共享存储，包括虚拟服务器的存储空间等。

私有云数据中心超融合系统计算资源，由多台服务器构成，提供存储服务器以及虚拟服务器所需的CPU、内存等计算资源。

私有云数据中心超融合平台可以配置一台备份服务器，提供数据备份机制，可以将应用系统数据、员工数据、电子档案等数据备份到备份备份服务器上，保证数据安全。

终端资源，是员工办公使用的计算机和手机等设备，用于员工进行云桌面访问。

1.3.3 系统高可用设计

超融合文件存储系统由3台KvmServer主机构成虚拟化资源池，系统配置虚拟化资源池开启高可用功能。资源池中的每个服务器上都运行着管理系统和提供服务的模块，保证整个系统在出现单机故障时仍能保证提供存储和计算服务。

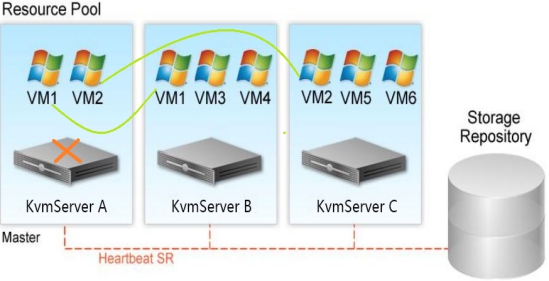

KvmServer 高可用性功能允许在基础硬件出现故障或任何托管服务器丢失时自动重新启动虚拟机。启用高可用性功能后，如果一个服务器出现故障，其托管的VM 将智能地在同一个池中的其他服务器上重新启动，使基本服务在系统或组件出现故障的情况下得以还原，从而最大程度减少服务中断。此外，如果池主服务器出现故障，KvmServer 高可用性功能会自动选择一个新服务器来接替主服务器，以便您可以继续管理该池，池中的任何服务器都可以充当主服务器，池数据库不断在所有节点之间复制，而且还会备份到检测信号 SR 上的共享存储中，从而提高系统的安全性，资源池高可用功能示意如图19所示。

图19资源池高可用功能示意图

1.3.4 系统扩展方案

超融合文件存储系统具有良好的扩展能力，通过创建KvmServer 资源池，将多个服务器及其连接的共享存储作为统一的资源，可以根据资源需求和业务需求灵活的部署共享文件空间和虚拟服务器，如果当前系统资源不能满足应用需求，只需向资源池中添加KvmServer主机，即可实现系统计算和存储资源扩展，一个集群可以容纳车成百上千台KvmServer主机，一个资源池不能满足需求时，可继续创建资区域管理多个集群扩展虚拟化平台。
